설명

기술적인 매개 변수

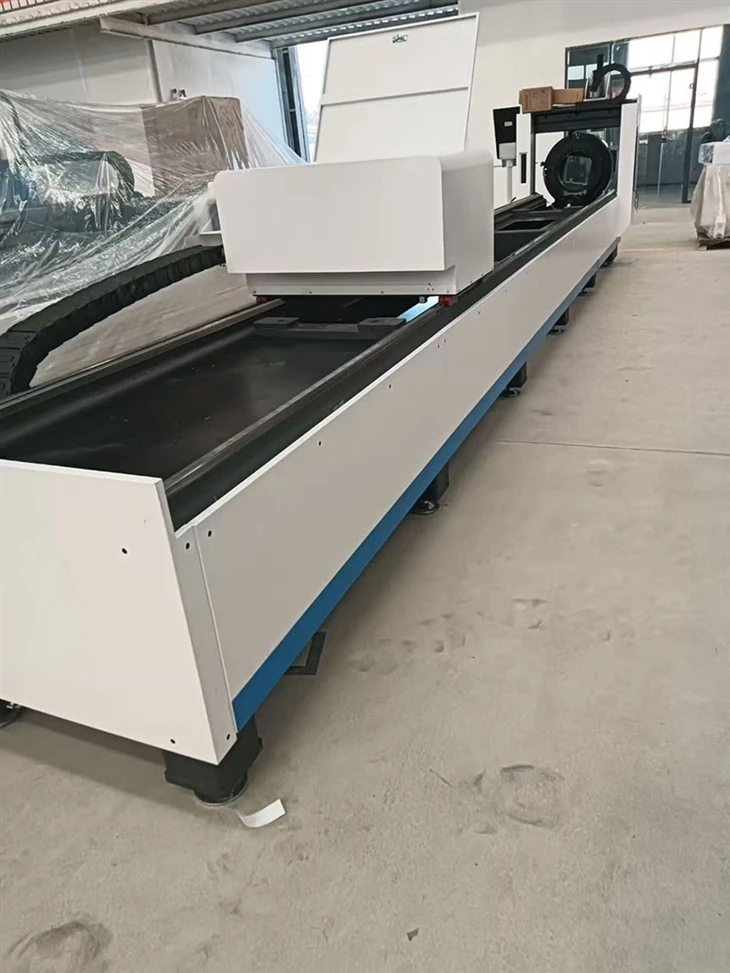

이 회사의 파이버 레이저 파이프 절단기는 산업용 파이프 및 튜브 가공용으로 설계된 고정밀, 고효율-CNC 시스템입니다. 고급 파이버 레이저 기술, 정밀 기계 및 지능형 CNC 제어를 통합하여 다양한 금속 파이프 및 프로파일을 빠르고 정확하며 깔끔하게 절단합니다.

주요 특징

고정밀 절단-

고출력 파이버 레이저와 고급 CNC 시스템을 갖춘 이 제품은 -뛰어난 치수 정확성과 함께 매끄럽고 버림 없는 절단을 보장합니다.{1}}

다목적 파이프 핸들링

다양한 크기와 두께의 원형, 정사각형, 직사각형 및 프로파일 파이프에 적합하므로 다양한 응용 분야에 유연성을 제공합니다.

견고한 구조

기계 프레임과 파이프 클램핑 시스템은 고강도 강철로 제작되었으며 정밀 가공 및 열처리를 거쳐 안정성, 강성 및 긴 서비스 수명을 보장합니다.

고급 모션 시스템

고정밀-랙-및-기어 또는 선형 가이드 전송으로 인해 복잡한 모양의 절단 작업도 부드럽고 정확한 움직임이 보장됩니다.

최고-품질의 부품

핵심 전기 부품, 서보 모터 및 드라이브는 주요 브랜드에서 공급되어 신뢰성 있고 반응성이 뛰어나며 안정적인 작동을 보장합니다.

사용자 친화적인-CNC 시스템

CAD/CAM 소프트웨어와 호환되는 전용 파이버 레이저 CNC 시스템을 갖추고 있어 간편한 도면 가져오기, 자동 네스팅 및 효율적인 프로그래밍이 가능합니다.

신청:스테인레스 스틸, 탄소강, 알루미늄, 구리 및 기타 금속 파이프 절단에 이상적이며 가구 제조, 자동차, 항공 우주, 건설, 금속 제조 및 산업용 파이프라인에 널리 사용됩니다.

이익:

재료 낭비를 최소화하면서{0}}고속 절단

2차 가공 없이 정확하고 깔끔한 절단

광범위한 파이프 직경 및 프로파일 지원

효율적이고 자동화된 작업 흐름으로 인건비 및 생산 비용 절감

요약:

파이버 레이저 파이프 절단기는 현대 파이프 및 튜브 가공을 위한 안정적인 첨단 기술 솔루션입니다.{0}} 이는 제조업체가 더 높은 생산성, 우수한 절단 품질 및 운영 비용 절감을 달성할 수 있도록 지원하므로 정밀도와 효율성을 요구하는 산업에 필수적인 도구입니다.

장비 구성 목록

프로젝트	브랜드 사양	특정 모델
기계 호스트 및 액세서리	전문적인 맞춤화	3015B-TZ
레이저 브랜드와 파워	맥스	3000W
광섬유 전용 커팅 헤드	레이툴	레이툴-BM110
정밀 선형 가이드 레일	하이윈	30H 수준
정밀 기어 랙	YYC	2 모듈
서보 모터 및 드라이버	HCFA	0.4kw1+1.3kw2+0.85kw*1
정밀 유성 기어박스	심포	정밀 유성기어
제어 시스템	레이툴	XC3000S
물-냉각 장치	테유
공압 부품	SMC	비례 밸브, 단방향 밸브,-고압 솔레노이드 밸브 포함-
전기 부품	딜릭시
메모: 고객이 위 기기를 직접 구매하는 경우, 지정된 브랜드 및 모델을 구매해야 합니다. 브랜드가 임의로 변경될 경우 기계의 전반적인 성능에 미치는 영향은 고객의 책임입니다. 2. 장비 전체(도전성 섬유, 렌즈 등 취약 부품 및 소모품, 불가항력적 천재지변, 전쟁, 불법조작, 인적 피해 제외)에 대한 보증기간은 1년입니다.

장비 기술적인 매개변수

성과 지표	매개변수
처리 범위	3000mmx1500mm
X-축 이동	1510mm
Y-축 이동	3050mm
Z-축 이동	100mm
포지셔닝 정확도	0.05mm
반복 위치 정확도	0.03mm
최대 포지셔닝 속도	65m/분
최대 가속도	1G
총 중량	약 2.5T
최대 부하 용량	800KG
외부 치수	약 4.6mX2.3mX2m
전압 요구 사항	380V/50HZ
전체 기계의 전력 소비	24KVA
총 전력 보호 수준	IP54
메모: 공작물에서 얻을 수 있는 정확도는 공작물 유형, 전처리 조건, 플레이트 크기, 작업 영역에서의 플레이트 위치와 같은 요소에 따라 어느 정도 달라집니다. 위의 매개변수는 예고 없이 변경될 수 있으며 최종 기술 매개변수는 실제 주문 계약의 적용을 받습니다.

구성 설명

1. 침대 프레임

베드는 강판을 용접하고 어닐링하여 내부 응력을 제거한 다음 거칠게 가공합니다. 2차 진동 노화 처리 후 정밀 가공되어 용접 및 가공으로 인한 응력을 효과적으로 해결하여 공작 기계의 안정성을 크게 향상시킵니다.

2. 빔

고성능 망간강 재료를 사용한 용접은{0}}알루미늄 가로보보다 기계적 특성이 더 좋습니다. 강판은 강도와 강성이 더 높습니다. 기발한 구조 설계를 통해 강철 가로보는 뛰어난 강도와 안정성을 가지며, 고속 작업 중에 가로보의 강성을 향상시키고 플레이트를 고속으로 절단하는 동안 레이저 절단기의 전반적인 안정성을 보장합니다.- 용접 공정은 간단하며 열처리 후 매우 강한 강성과 강도를 얻을 수 있어 대들보 가이드 레일 및 랙 설치에 대한 정확도 요구 사항을 보장하고 모션 모듈 작동의 안정성을 보장합니다.

3. 전송
장치

X. Y축과 Z축 모두 고성능 서보 모터, 고강성 정밀 유성 기어 감속기, 연삭 기어 및 랙, 고정밀 리니어 가이드, 정밀 리드 스크류를 장착하여 전송 정확도를 효과적으로 보장합니다.

가스 및 물 시스템

파이버 레이저 절단기의 가스 경로는 두 부분으로 구성됩니다. 하나는 절단 헤드에 제공되는 절단 가스입니다.

건조한 압축 공기, 질소, 산소; 다른 부분은 보조 압축 공기로, 환기 중에 작업대의 실린더를 분할하고 클램핑하는 데 사용됩니다.

절단가스는 질소, 산소, 공기의 3가지 종류로 구분되며, 이 3가지 가스는 전자비례밸브를 통해 자유롭게 선택할 수 있습니다.

파이버 레이저 절단기의 물 시스템은 주로 두 부분으로 구성됩니다. 냉각수는 냉각기 장치에서 나와 두 경로로 레이저로 들어가고, 한 경로는 QBH를 냉각하기 위해 레이저 기계의 절단 헤드로 들어갑니다. 파이버 레이저 내부에 끝까지 들어가서 냉각하십시오. 순환 후 냉각기로 돌아갑니다.

기타 보조 구성:

전기 제어 캐비닛에는 전기 부품이 양호한 환경에서 작동하고 전기 부품으로 인한 신호 드리프트를 방지하기 위해 에어컨이 장착되어 있습니다.

휴대용 전자 제어 상자가 장착되어 있어 작업자가 쉽게 조작할 수 있습니다.

공작 기계에는 자동 윤활 장치가 장착되어 있어 정기적으로 휠과 바에 윤활유를 추가하여 수명을 향상시킵니다. 일직선

가이드 레일과 리드 스크류에는 정기적으로 그리스를 수동으로 보충할 수 있는 그리스 피팅이 장착되어 있습니다.

지능형 운영 체제

RAYTOOL 지능형 제어 시스템은 자동 중첩 기능, 안정적인 성능, 빠른 작동을 갖추고 있으며 여러 공통 파일 형식, DXF, PLT를 지원합니다. 간단하고 빠른 운영 체제, 한 번의 클릭으로 여러 유형의 절단 그래픽 가져오기, 정확한 절단 지침을 제공하여 사용자 경험을 더욱 우수하게 만듭니다.

무선 조이스틱 제어 작동이 더 간단하고 효율적입니다.

작동하기 쉽고 절단, 천공, 이동, 교정, 비상 정지 및 기타 작업을 원격으로 제어할 수 있습니다.

레이저 발생기

잘 알려진 국내 브랜드의{0}}파이버 레이저를 채택합니다. Max Laser는 고성능, 고품질-, 비용 효율적인{4}}광섬유 레이저 및 장치 통합 솔루션을 제공할 뿐만 아니라 글로벌 레이저 분야에서 전문적이고 포괄적인 서비스 경험을 제공하기 위해 최선을 다하고 있습니다. 현재 회사의 판매 및 서비스 네트워크는 아시아, 유럽, 미국 및 오세아니아와 같은 여러 국가 및 지역을 포괄합니다. 펄스 광섬유 레이저 시리즈, 연속 광섬유 레이저 시리즈, 준연속 광섬유 레이저 시리즈, 과학 연구 광섬유 레이저 시리즈, 반도체 레이저, 레이저 솔루션뿐만 아니라 펌프 소스, 펌프 결합기, 에너지 결합기, 광섬유 브래그 격자, 레이저 출력 헤드, 절연체, 모드 스트리퍼, 음향-광학 변조기 및 모드 매칭 장치와 같은 핵심 광학 구성 요소를 포함한 6가지 주요 제품 및 서비스 시리즈가 있습니다. 이 제품은 항공우주, 3D 프린팅, 자동차, 석유, 전자, 통신, 태양광 발전, 의료 등의 산업에서 널리 사용되었습니다.

광섬유 전용 커팅 헤드

안정적이고 신뢰할 수 있는 기술; 레이저 헤드의 내부 구조는 완전히 밀봉되어 있어 광학 부품이 먼지로 인해 오염되는 것을 방지할 수 있습니다. 레이저 헤드는 2점 중심 조정을 채택하고 수입 모터로 초점을 맞추므로 천공 효율이 크게 향상됩니다. 보호렌즈는 서랍식으로 설치되어 교체가 용이합니다.

수냉식 시스템

특수 이중 온도 및 이중 제어 냉각 장치 채택; 냉각기는 레이저와 레이저 헤드를 동시에 냉각할 수 있습니다. 모든 측면에서 광섬유 레이저에 효과적인 온도 제어 솔루션을 제공하기 위해 이중 온도 및 이중 제어 모드를 채택합니다. 동시에 사용자는 실제 필요에 따라 수온을 수동으로 설정하거나 지능형 온도 제어 작업 모드로 전환할 수 있습니다.

TeYu가 개발한 CWFL 시리즈 냉각기는 Raycus, IPG, Chuangxin Max, Feibo, Ennai nLIGHT, Tongkuai Trumpf, Rofin, SPI 등과 같은 광섬유 레이저 냉각에 적합합니다.

레이저 냉각기의 주요 특징:

(1) 주요 구성 요소: 브랜드 압축기를 채택하여 안전하고 환경 친화적이며 에너지를 절약하고-내구성이 뛰어납니다.

(2) 예비 부품: 대다수는 다양한 기계 구성, 안정적인 작업 성능 및 긴 서비스 수명을 갖춘 "Special Domain S&A" 오리지널 제품을 사용합니다.

장비 특징

침대 본체는 강판 용접 구조를 채택하여 구조가 견고하고 변형 없이 장기간-사용할 수 있습니다. 고성능-망간강 재료가 가로보에 용접되어 알루미늄 가로보보다 기계적 특성이 더 좋습니다. 양쪽으로 구동되며 안정적이고 견고합니다. 수입 기어 랙과 가이드 레일은 전체 기계의 정확도가 떨어지지 않도록 보장합니다. 유명한 브랜드 서보 모터는 고정밀, 고속, 안정적이고 내구성 있는 성능을 위해 사용되어 전체 기계의 고속 및 가속을 보장합니다. 기계의 장기-사용 수명을 제어합니다. 자동 가장자리 검사, 자동 초점 맞추기, 자동 절단을 실현하는 지능형 절단 CNC 시스템은 편리하고 빠르며 작업 효율성을 향상시킵니다. 탄소강, 스테인레스강, 동판, 알루미늄판, 아연도금판, 합금강 등 다양한 금속판의 절단을 지원합니다.

적용 가능한 재료:스테인레스 스틸, 탄소강, 합금강, 아연 도금 시트, 동판, 알루미늄 판 등과 같은 금속 시트

샘플 디스플레이

높은 절단 정확도, 고효율, 버(Burr) 없음 및 일회성 성형과 같은 파이버 레이저 절단기의 장점은 모두 파이버 레이저 절단기가 판금 절단에 완벽하게 적합한 이유입니다.

주요 응용 산업

레이저 절단기는 하드웨어, 기계, 전기 제품, 포장, 주방 용품, 조명, 간판 글꼴, 광고, 주요 신체 장비, 수공예품, 안경 등과 같은 산업에서 널리 사용됩니다. 일반적으로 저전력에서 중전력 광섬유 레이저 절단기를 사용하여 가공됩니다.
